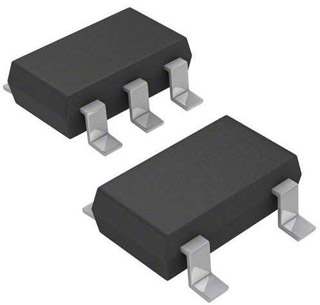

ADP2108 – понижающий DC-DC преобразователь с высоким КПД от Analog Devices
ADP2108 - представляет собой понижающий DC-DC преобразователь с высоким КПД и малым током покоя. Для создания полнофункционального решения на его основе необходимы всего три миниатюрных внешних компонента.
В преобразователе используется схема управления на основе токовой ШИМ с постоянной очень высокой частотой 3 МГц, обеспечивающая превосходную стабильность. При использовании преобразователя в портативных устройствах, он обеспечивает максимальный срок службы батареи посредством режима энергопотребления, в котором происходит уменьшение частоты коммутации в условиях небольшой нагрузки.
Преобразователь ADP2108 работает от входного напряжения 2.3-5.5 В, что позволяет использовать один Li-Ion или Li-Po элемент питания, несколько Alkaline или Ni-MH элементов, питание шин PCMCIA и USB, а также другие стандартные источники питания. Он способен обеспечивать максимальный ток нагрузки 600 мА во всем диапазоне входных напряжений.
Для достижения высокого КПД во всех версиях преобразователя имеется внутренний мощный ключ и синхронный выпрямитель. В неактивном состоянии, активизируемом сигналом от внешней логики управления, входная цепь устройства отключается от выходной, и схема потребляет от источника входного напряжения менее 1 мкА.
Среди других функций преобразователя имеется блокировка при пониженном напряжении, которая предотвращает глубокую разрядку аккумулятора, и функция мягкого запуска, которая предотвращает импульсные выбросы входного тока при запуске.
Функциональная схема
Типовая схема применения
Особенности
- Максимальный КПД: 95%;
- Рабочая частота: 3 МГц;
- Типичный ток покоя: 18 мкА;
- Максимальный ток нагрузки: 600 мА;
- Входное напряжение: 2.3-5.5 В;
- Миниатюрные внешние компоненты;
- Быстрый переходный отклик при изменениях напряжения питания и условий нагрузки;
- Режим малого падения напряжения со 100 % коэффициентом заполнения;
- Внутренний синхронный выпрямитель;
- Внутренняя компенсация;
- Функция мягкого запуска;
- Токовая защита от перегрузки;
- Защита от перегрева.
