Реле удаленного управления двигателем FW-STR1D

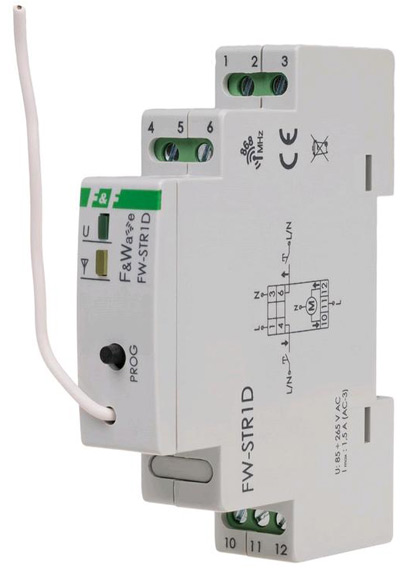

В отличие от большинства бистабильных реле, которые предназначены для включения/выключения/переключения нагрузки, реле FW-STR1D изначально создавалось как реле для дистанционного управления направлением вращения электродвигателя. Таким образом, данные реле с успехом могут быть использованы для  управления механизмами открытия/закрытия ворот, поднятия/опускания жалюзи, управления рулонными шторами и другими устройствами, изменяя направление вращения электродвигателя.

Реле уже имеет встроенную электронную тепловую защиту, предохраняющую устройство от повреждения в случае перегрузок. Срабатывание тепловой защиты сигнализируется равномерным миганием светодиода «Индикатор связи» на передней панели реле. При этом происходит отключение выходной цепи и блокировка ее включения. После снижения температуры до безопасной величины нагрузку можно включить повторно.

Управление реле может осуществляется дистанционно с помощью пульта, такого, например, как FW-RC4, либо локально с помощью двухпозиционного выключателя FW-WS2. Принцип управления реле достаточно прост: одно кратковременное нажатие на клавишу запускает двигатель на выбранное направление движения. Повторное нажатие на эту же клавишу останавливает электродвигатель. При длительном (более 5 секунд) нажатии клавиши включается режим программирования времени движения электромеханизма. По умолчанию время движения составляет 30 секунд, что может быть недостаточно для полного открытия/закрытия механизма, либо наоборот – чрезмерно. В режиме программирования возможно установить время движения механизма в диапазоне от 5 до 120 секунд.

Реле использует управление по радиоканалу на частоте 868 МГц. Максимальная дальность действия составляет 100м. Однако необходимо иметь в виду, что максимальная дальность подразумевает использование реле на открытом пространстве без наличия посторонних факторов. При наличии строительных конструкция, а также при наличии помех, например, расположенные рядом линии электропередач, фактический диапазон может быть меньше. Кроме того, не рекомендуется использование пультов ДУ для управления группой приемников, т.к. необходимо учитывать возможность нарушения синхронизации, особенно, при работе на больших расстояниях, или одновременном их использование с местными (локальными) выключателями.

Основные технические характеристики:

  • Напряжение питания: 85-265 В AC/DC;
  • Потребляемая мощность: в рабочем режиме 1.0 Вт; в режиме ожидания 0.25 Вт;
  • Частота радиоканала: 868 МГц;
  • Максимальный коммутируемый ток: 2х1.5 А AC-3/250В AC;
  • Напряжение на управляющем входе: 85-265 В AC/DC;
  • Максимальный ток входа: <1 мА;
  • Диапазон рабочих температур: -25 - +65°C;
  • Степень защиты: IP20.
