Малошумящий акселерометр с интегрированным датчиком температуры LIS2DTW12

24.06.2019

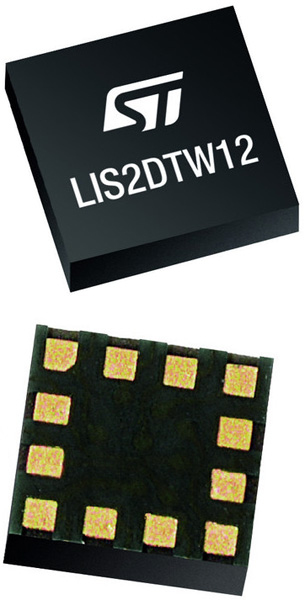

Малошумящий акселерометр с интегрированным датчиком температуры LIS2DTW12

В 2019 году компания STMicroelectronics анонсировала выпуск малошумящего МЭМС акселерометра, совмещенного с датчиком температуры. Компания поставила своей целью объединение в одном корпусе микросхемы 3-осевого акселерометра и температурного датчика для проектирования изделий, ограниченных в объемах и ресурсах питания. При этом погрешность измерений температуры в 0,8°С предполагает точность, аналогичную точности автономных датчиков.

Получившийся в результате этой работы акселерометр LIS2DTW12 имеет высочайшую потребительскую «гибкость»: 65 пользовательских режимов обеспечивают разработчику возможность оптимизировать энергопотребление и снизить шумы в соответствии с конкретным приложением. Устройство имеет верхнюю границу диапазона ускорения до ±16g, разбитую на четыре поддиапазона: ±2g/±4g/±8g/±16g.

Высота микросхемы составляет всего 0.7мм, что позволяет применять в портативных устройствах батареи большей емкости. Функции энергосбережения, которые дают возможность увеличить интервалы между зарядками устройств, включают 50-наноамперный дежурный режим, несколько рабочих режимов (с током потребления менее 1 мкА), внутреннюю специализированную подсистему обработки сигналов акселерометра и большой 32-уровневый буфер FIFO для уменьшения частоты обмена с главным контроллером.

Устройство LIS2DTW12 постоянно передает 16-битные данные об ускорении и 12-битные данные о температуре через высокоскоростной порт I2C/SPI, а также поддерживает режим однократного преобразования. Подсистема контроля движения выполняет обнаружение свободного падения и пробуждения, распознает одиночные и двойные касания, обнаруживает состояния активности и неактивности, движения и неподвижности, отличает портретную ориентацию от ландшафтной и 6D от 4D. Для тестирования корректности функционирования датчика, в него встроена улучшенная функция самодиагностики.

Основные технические характеристики:

  • Тип корпуса: LGA-12;
  • Рабочие оси: X, Y, Z;
  • Диапазон измерения: ± 2g/±4g/±8g/±16g;
  • Выходной интерфейс: SPI/I2C;
  • Рабочее напряжение: 1.62…3.6VDC;
  • Ток потребления: 400нА;
  • Рабочая температура: -40…+85°С.
