Реле напряжения и тока с дисплеем от компании EKF

01.04.2020
Реле напряжения и тока с дисплеем от компании EKF

Реле напряжения и тока с дисплеем EKF PROxima является микропроцессорным устройством и предназначено для постоянного контроля напряжения в однофазных и трехфазных сетях (MRVA-3) переменного тока, для защиты электроустановок от перепадов напряжения. Реле контролирует напряжение в сети в установленном диапазоне и отображает его действующее значение на цифровом индикаторе. При выходе напряжения за пределы диапазона отключает оборудование от сети электропитания с заданной выдержкой времени. Коммутация нагрузки осуществляется электромагнитным реле. Допустимые пределы отключения и время задержки включения устанавливаются пользователем с помощью кнопок. Значения сохраняются в энергонезависимой памяти. Возможна коммутация алюминиевым и медным проводом.

Применение

Цифровые реле напряжения EKF PROxima применяются в административных, промышленных и жилых сооружениях и выполняют функции защиты однофазной сети:

  • от скачков напряжения;
  • от пониженного напряжения;
  • от повышенного напряжения;
  • при обрыве нуля;
  • работают в режиме вольтметра (серия MRVА – в режиме вольтметра и амперметра).

Преимущества

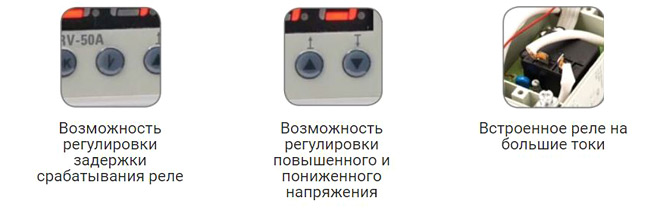

Преимущества реле напряжения и тока с дисплеем EKF PROxima
Преимущества реле напряжения и тока с дисплеем EKF PROxima

Основные технические характеристики

  • Номинальное напряжение питания (Un), В 230 AC
  • Номинальная частота, Гц 50
  • Диапазон регулировки максимального напряжения, В 230-300
  • Диапазон регулировки минимального напряжения, В 120-210
  • Гистерезис 2%
  • Время отключения по верхнему пределу, сек <285В: 0.1с, ≥285В: 0.02с
  • Диапазон регулировки времени задержки включения, сек 5-600
  • Время отключения по нижнему пределу, сек 0.5 сек. (≥120В); <0,1 сек. (<120В)
  • Погрешность вольтметра ≤1%
  • Номинальное напряжение изоляции, В 400
  • Выходной контакт 1NO
  • Степень защиты IP20
  • Степень загрязнения 3
  • Коммутационная износостойкость, циклов 100 000
  • Механическая износостойкость, циклов 1 000 000
  • Высота над уровнем моря, м ≤2000
  • Рабочая температура, °C От –5 до +40
  • Допустимая относительная влажность ≤50% при 40°C (без конденсации)
  • Температура хранения, °C от –40 до +55
  • Монтаж на DIN-рейку
