Audio Artwork SSM3582, Цифровой усилитель НЧ класса D, 2x31Вт SSM3582, Sigma, Chip Studios

Цифровой стереофонический усилитель на SSM3582. Интегрирован в SigmaStudio и ChipStudio.
Спроектирован для быстрой интеграции в проекты ArtWork.

Технические характеристики

Максимальная выходная мощность, стерео 4 Ом - 2 x 31.76 Вт
Максимальная выходная мощность, моно 2 Ом - 62.4 Вт
Выходные каскады работают без фильтра, в патентованной сигма-дельта модуляции
Кни THD + N при 5 Вт на 8 Ом - 0,004%
Диапазон воспроизводимых частот - 20 Гц до 20 кГц
Напряжение питания - от 4,5 до 16 В
КПД 93,8% при нагрузке 8 Ом
КПД 90,6% при нагрузке 4 Ом
Ток покоя - 12,34 мА при 12 В
Частоты дискретизации - от 8 кГц до 192 кГц с разрешением 24 бита
Форматы PCM аудио:
- TDM Slave до 16 устройств на одной шине
- I2S
Режимы работы:
- автономный
- управляемый по I2C (16 адресов)
Цифровой плавный регулятор громкости
Отсутствие щелчков при включении (Pop and clickless)
Функция автоматического выключения
Функция автоматической регулировки усиления
Датчик температуры с шагом 1 ° C (через I2C)
Защита от короткого замыкания, пониженного напряжения и перегрева
Размеры: 71 x 14,5 мм

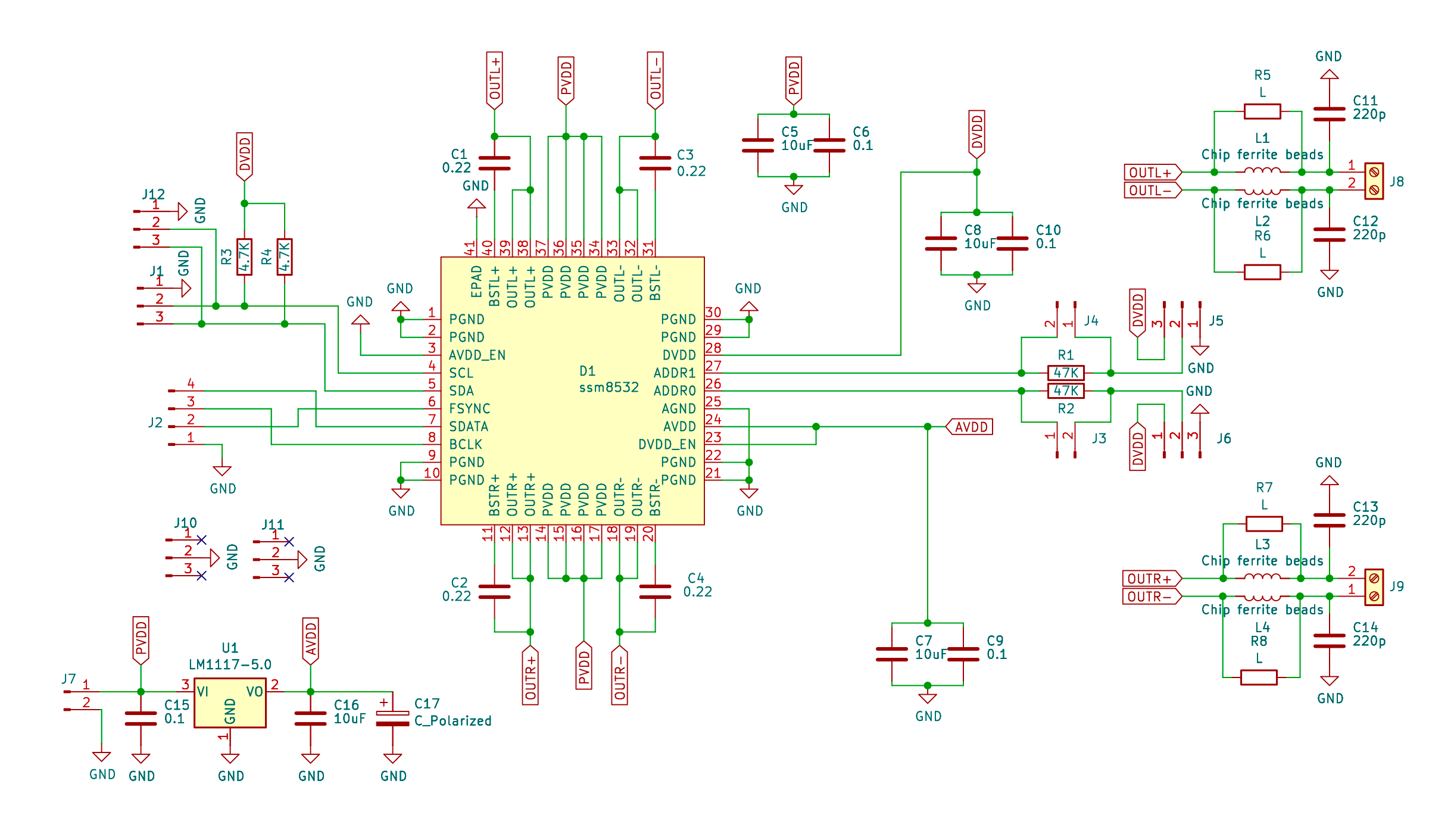

Схема

Назначение разъемов

Техническая поддержка осуществляется на нашем форуме.
