Cinema 5.1, Шестиканальный USB аудио ЦАП - Усилитель для домашнего кинотеатра

Это полноценный миниатюрный усилитель с многоканальным (5.1) USB ЦАПом, цифровым аудио процессором и шестью усилителями мощности.
Для построения домашнего кинотеатра к усилителю необходимо подключить шесть пассивных акустических систем. Две фронтальные, одну центральную, две тыловые и один сабвуфер. В усилитель загружен проект ChipStudio в котором можно включить фирменный алгоритм AD Surround синтезирующий тыловые и центральный канал из фронтального стерео сигнала. А также компрессор исключающий искажения на максимальных уровнях (пик).

Технические характеристики

Количество каналов - шесть (5.1)
Импеданс АС - 2 Ом, 4 Ом, 8 Ом
Выходная мощность одного канала:
- 14Вт, 8 Ω, THD + N < 1%
- 25 Вт, 4 Ω, THD + N < 1%
- 35 Вт, 3 Ω, THD + N < 1%
- 45 Вт, 2 Ω, THD + N < 1%
Соотношение сигнал/шум - 106.5 дБ
Переходное затухание между каналами - 100 дБ
Диапазон частот 5 Гц - 30 кГц
USB транспорт - Reflex 3
DSP-процессор - ADAU1452
Усилитель НЧ - SSM3582
Частоты дискретизации - 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 194 кГц
Цветовая индикация частоты дискретизации
Разрядность (битность) - 16, 24, 32
Выходные терминалы для АС - Amass Electronics XT30 розетка на панели, вилка в комплекте
Напряжение питания - 15В. Блок питания в комплекте
Габариты (ШхВхГ) - 120 х 28 х 120 мм
Совместимость с ПО - SigmaStudio, ChipStudio
Цветовая индикация подключения к ChipStudio
Совместимость с OC - Android, Linux, Raspberry Pi OS, macOS , Windows 10,11 (без драйверов), Windows 8.1 и старше с драйвером ASIO

Описание заводской прошивки ChipStudio

Подключите к усилителю акустические системы, блок питания и USB кабель. USB подключите к компьютеру с любой операционной системой. Нажмите на кнопку Power. Усилитель включится в колонках раздастся негромкий звук включения и загрузки системы.
На плеере запустите фильм с многоканальным звуком. Светодиод 5.1 станет ярче, значит, система включила воспроизведение звука в формате 5.1
Отрегулируйте громкость. Если необходимо выставьте баланс. В заводской прошивке баланс регулируется между левой и правой стороной кинотеатра.
Кнопкой SBass можно поднять уровень низких частот. Проверьте нужно ли вам это.
Если вы просматриваете фильм со стерео дорожкой или слушаете музыку в стерео, можно включить алгоритм ADSurround. Этот алгоритм из стерео сигнала "вытягивает" тыловые каналы, центр и ещё преобразует фронтальные. На слух диалоги уходят в центр, во фронтальных каналах остается основное музыкальное сопровождение и те диалоги, которые идут слева или справа, например, если актеры сидят за столом напротив друг друга. А всякие окружающие шумы уходят/добавляются в тыл. Эффект очень интересный. Даже при прослушивании музыкальных произведений в стерео вы как будто сидите перед сценой в ЗАЛЕ, а не просто перед сценой. Появляются задняя и боковые стены.
Кнопкой PAUSE вы можете ставить фильм на паузу, а затем снова запускать его. Кнопка управляет плеером на компьютере/приставке.
В заводском проекте ChipStudio встроен алгоритм автоматического выключения через 3,5 минуты отсутствия звукового сопровождения. Очень удобно. Вы выключили приставку/компьютер, звука нет и усилитель выключается.
Индикатор DRC зажигается красным цветом, если система определила, что сигнал на выходе перегружен . Включается компрессор, который устраняет искажения аудио. У вас никогда не будет пиковых уровней сигнала на выходе усилителя.

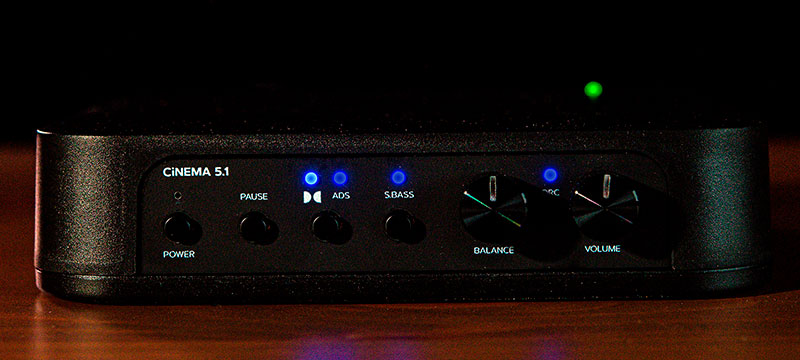

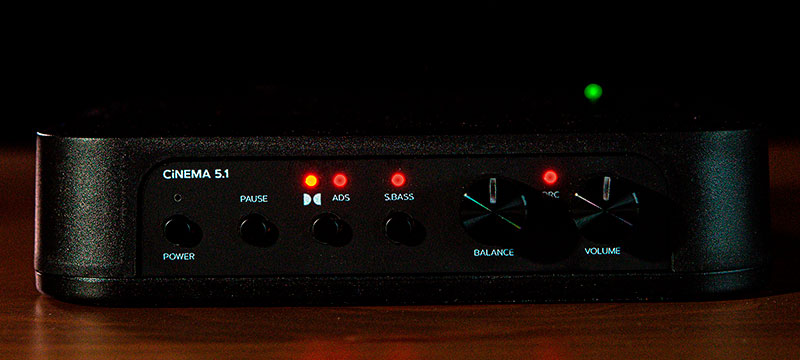

Панель управления и индикации

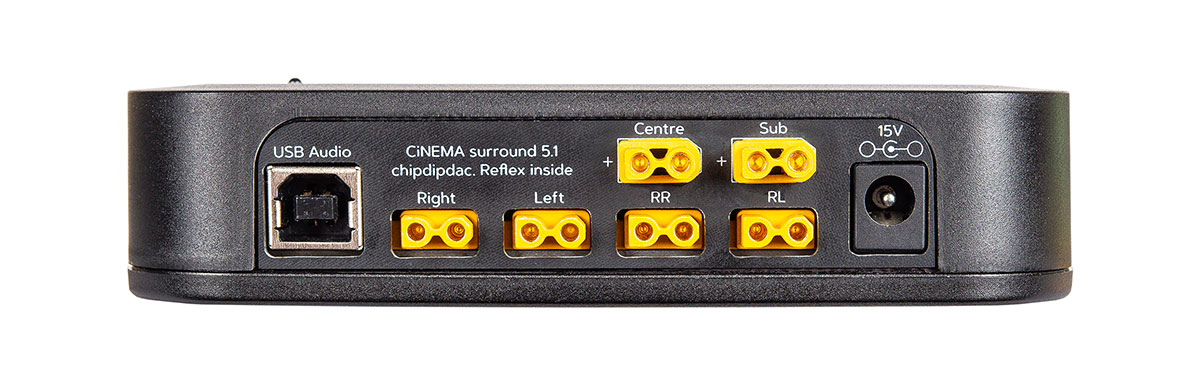

Задняя панель

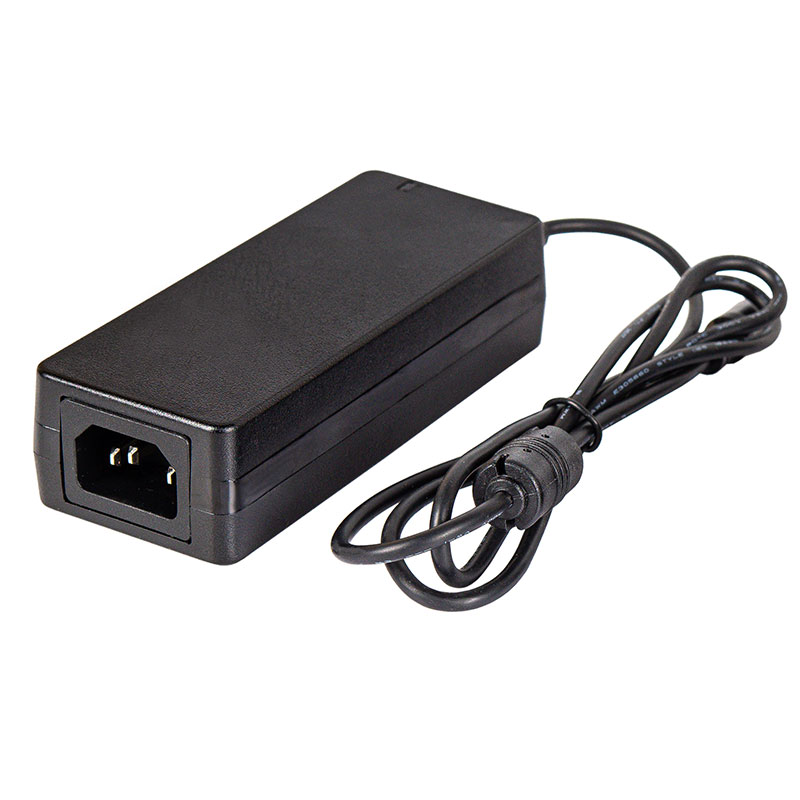

Блок питания 15В (в комплекте)

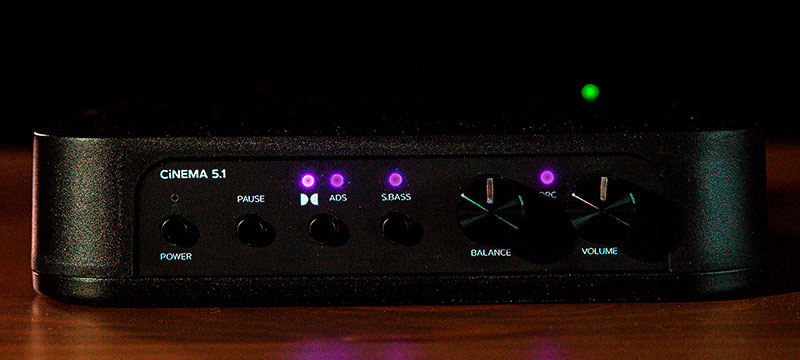

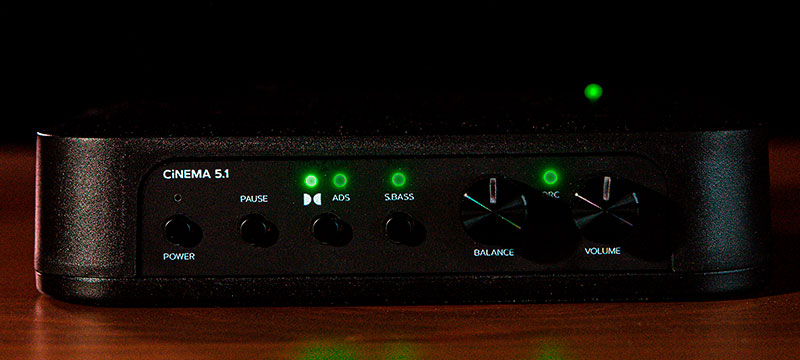

Цветовая индикация частоты дискретизации (sample rate)

Цвета всех светодиодов индикации меняются в зависимости от частоты дискретизации.
Обратите внимание!
На всех фото индикатор звука 5.1 более яркий. Он увеличивает яркость, если усилитель определил, что на входе многоканальная звуковая дорожка.

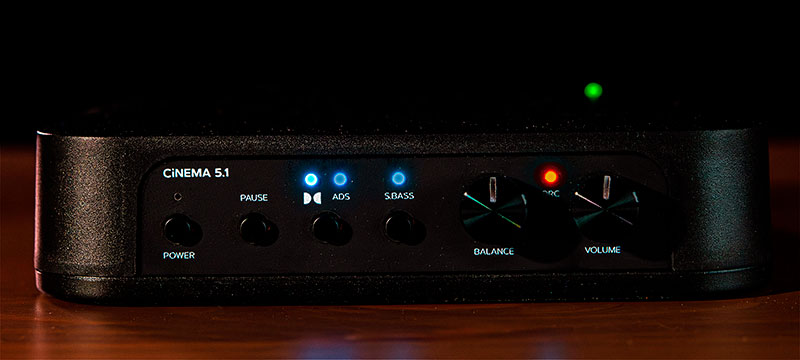

На фото 176.4 кГц светодиод DRC светится красным. Он меняет свой цвет на красный если включился хотя бы один компрессор усилителей мощности.
На заднем плане зеленый светодиод, он на крышке усилителя. Цвет светодиода указывает на режим работы усилителя - Аудиокарта (зелёный) или загрузка нового проекта Chipstudio (синий).

Частота дискретизации	Цвета индикаторов

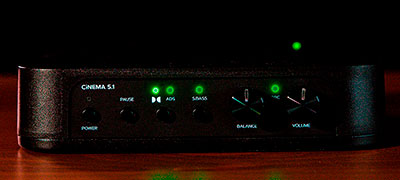

44.1 кГц

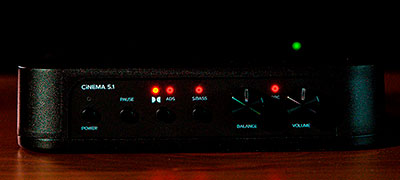

48 кГц

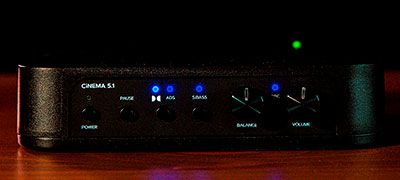

88.2 кГц
96 кГц

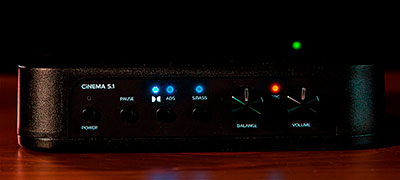

176.4 кГц

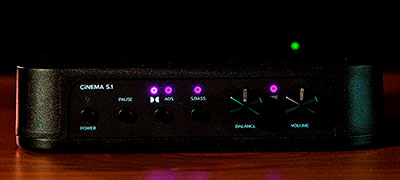

192 кГц

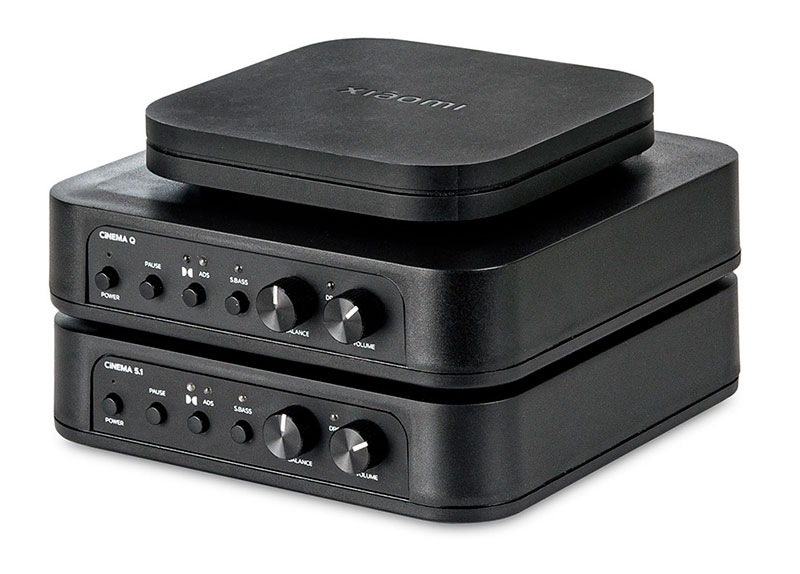

На этих рисунках сравнение размеров с ТВ боксом Xiaomi Mi Box S 2nd 4k Ultra HD

Проекты (прошивки) ChipStudio и SigmaStudio из подвала

Для перепрошивки усилителя скачайте ChipStudio и новый проект. Откройте в ChipStudio комбопроект. Подключите усилитель к USB порту ПК. Найдите над кнопкой включения отверстие, нажмите с помощью скрепки на кнопку за отверстием, удерживая эту кнопку, включите питание усилителя. Индикатор подключения к USB загорится синим цветом.
В ChipStudio нажмите кнопку "Download CompoProject". Новый проект загрузится в ЦАП. Дальше необходимо вытащить и снова вставить разъем питания.
Включайте усилитель - наслаждайтесь звуками нового проекта!

Проект SigmaStudio & ChipStudio #1 Cinema 5.1 factory - заводская прошивка. Описание в тексте выше.
Проект SigmaStudio & ChipStudio #2 - вместо алгоритма ADSurround установлен алгоритм Compressor с тремя уровнями сжатия от 0 до - 20дБ. Позволяет комфортно просматривать боевики в вечернее время. Уменьшается перепад громкости при выстрелах, взрывах. Переключение степени сжатия на кнопке ADS.
Проект SigmaStudio & ChipStudio #3 - кнопкой ADS включается или отключается тонкомпенсация, она же loudness - алгоритм, позволяющий сделать звучание аудиосистемы комфортным даже при низкой громкости.
Проект SigmaStudio & ChipStudio #4 - перед тонкомпенсацией (#3) включен алгоритм AVC - автоматическая регулировка громкости. Очень полезный алгоритм при просмотре фильмов с рекламными роликами. Снижает завышенный уровень громкости на рекламных блоках. Включается также кнопкой ADS.
Проект SigmaStudio & ChipStudio #5 - модификация заводской прошивки в которой отключена функция автоматического выключения при отсутствии сигнала. Усилитель выключается только вместе с компьютером / ТВ боксом или кнопкой Power.
