RDC PRO 4-0027, SigmaDSP ADAU1467. Модуль цифровой обработки звука
Изображения служат только для ознакомления,
см. техническую документацию
см. техническую документацию
Номенклатурный номер
9001563139
Артикул
RDC PRO 4-0027
Бренд
Вес, г
44
Все документы
25 шт. со склада г.Москва
4 840 руб.
4 600 руб.
от 2 шт. —
4 200 руб.
1 шт.
на сумму 4 600 руб.
Плати частями
от 1 150 руб. × 4 платежа
от 1 150 руб. × 4 платежа
Описание
RDC PRO 4-0027 - улучшенная версия RDC4-0027 инженерного уровня. Построен на цифровом аудио процессоре ADAU1467. Это полностью программируемый аудио DSP для построения аудиосистем с продвинутыми алгоритмами обработки звука. Алгоритмы обработки звука исполняются в реальном времени под управлением программы SigmaStudio или ChipStudio.
На плате установлены два высокоточных переключаемых генератора 12,288MHz (для сетки 48 кГц), 11,2896MHz (для сетки 44.1 кГц). Переключение сеток частот осуществляется переключением генераторов. Джампером в случае автономной работы или сигналом от транспортов Reflex в случае работы в составе проекта ChipStudio.
Цифровые выходы (I2S); 4
Максимальная частота дискретизации; 192 кГц
Точность входов/выходов; 32 бит
Вспомогательных каналов АЦП AUX; 8
Стереофонические вход и выход S/PDIF с частотой дискретизации до 192 кГц
Интерфейсы управления I2C и SPI *
Память; EEPROM 1Mbit
Высокоточные генераторы; 12,288MHz, 11,2896MHz
Два светодиода подключены к MP6 (GPIO 6), MP7 (GPIO 7)
Напряжение питания; 3,3В
Размер платы; 75 x 59 мм
* Модуль выпускается с конфигурацией для программирования через SPI, чтобы изменить настройки на I2C необходимо установить резисторы R14, R17 =0R
Проверьте схему подключения модуля к Интерфейсу программирования RDCSS
На плате установлены два высокоточных переключаемых генератора 12,288MHz (для сетки 48 кГц), 11,2896MHz (для сетки 44.1 кГц). Переключение сеток частот осуществляется переключением генераторов. Джампером в случае автономной работы или сигналом от транспортов Reflex в случае работы в составе проекта ChipStudio.
Технические характеристики
Цифровые входы (I2S); 4Цифровые выходы (I2S); 4
Максимальная частота дискретизации; 192 кГц
Точность входов/выходов; 32 бит
Вспомогательных каналов АЦП AUX; 8
Стереофонические вход и выход S/PDIF с частотой дискретизации до 192 кГц
Интерфейсы управления I2C и SPI *
Память; EEPROM 1Mbit
Высокоточные генераторы; 12,288MHz, 11,2896MHz
Два светодиода подключены к MP6 (GPIO 6), MP7 (GPIO 7)
Напряжение питания; 3,3В
Размер платы; 75 x 59 мм
* Модуль выпускается с конфигурацией для программирования через SPI, чтобы изменить настройки на I2C необходимо установить резисторы R14, R17 =0R
Проверьте схему подключения модуля к Интерфейсу программирования RDCSS

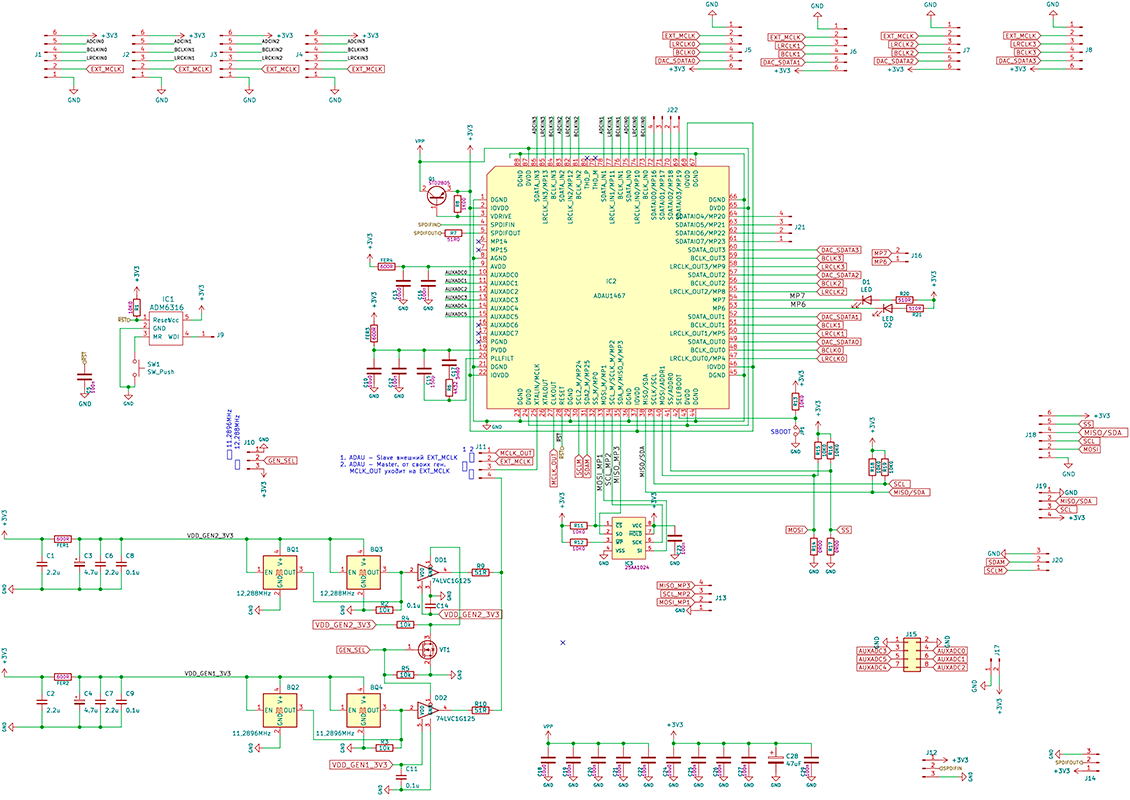

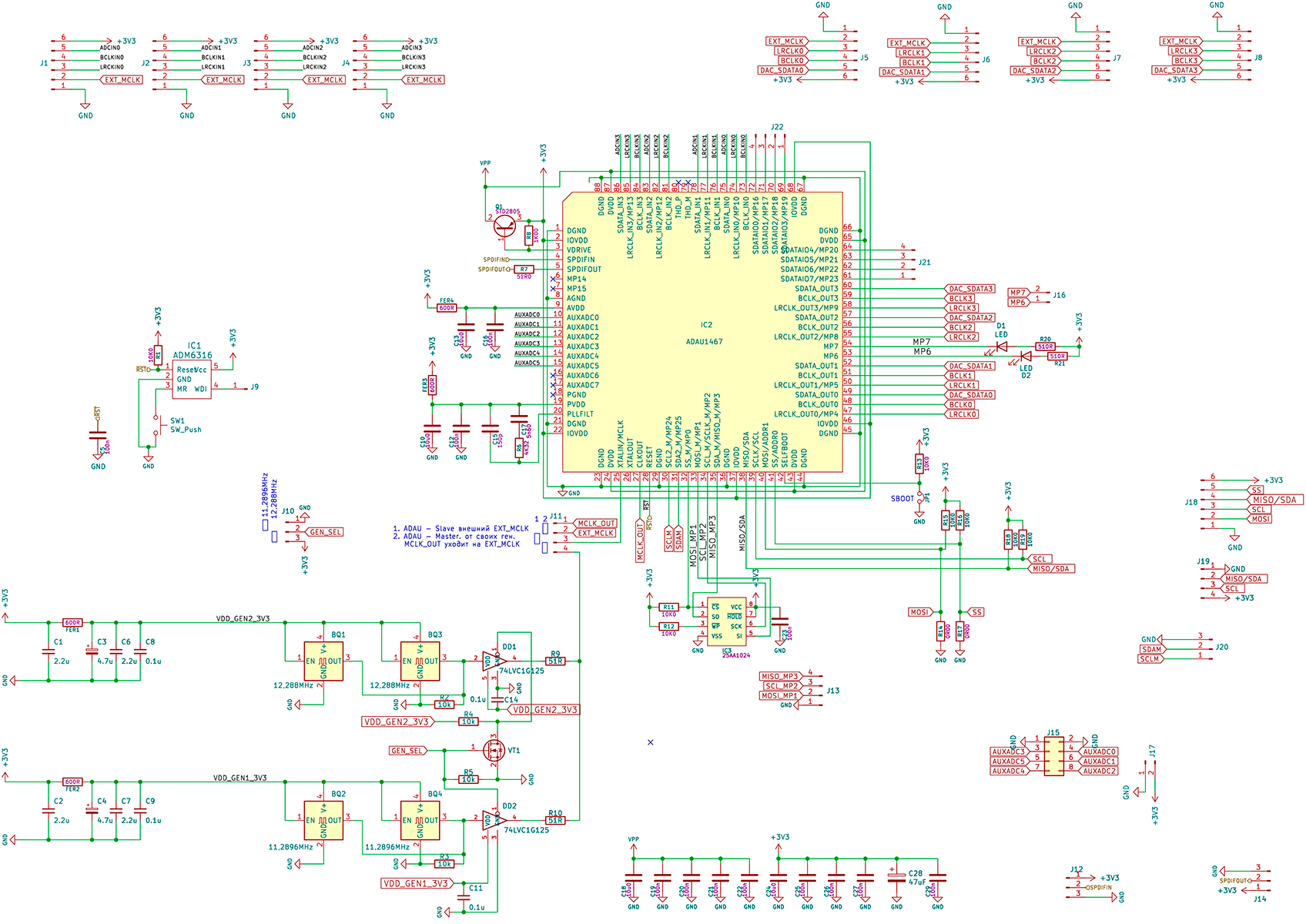

Схема

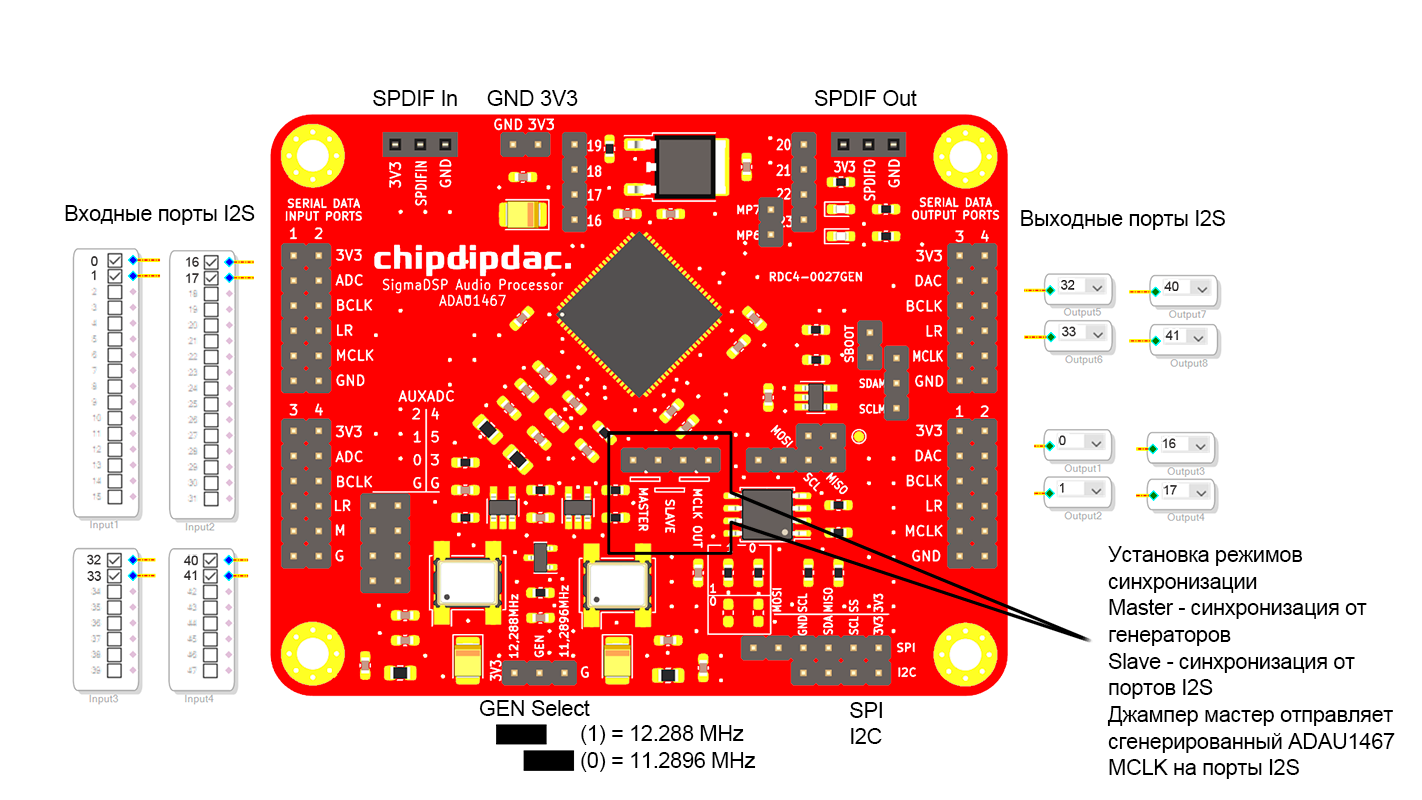

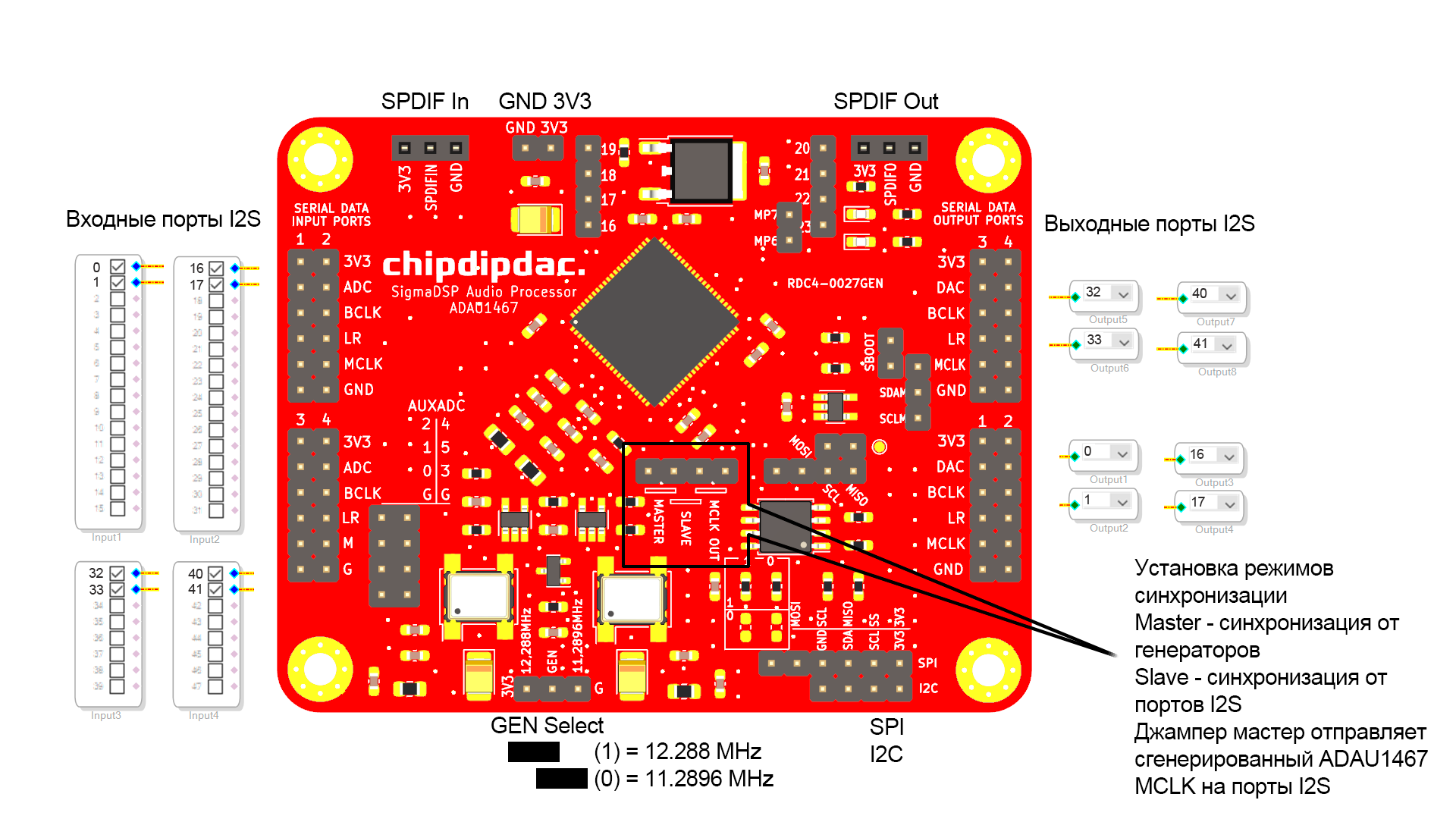

Назначение разъемов
Технические параметры
| Вес, г | 44 |
Техническая документация
Datasheet ADAU1467
pdf, 6157 КБ
Схема RDC PRO 4-0027
pdf, 434 КБ
Схема и Назначения разъемов
zip, 784 КБ
ChipStudio v1.2.9 (21/03/2025)
zip, 1156 КБ
KiCad проект RDC PRO 4-0027
zip, 776 КБ
