RDC2-0051v2, DSP Master for digital audio ChipStudio projects. STM32F042K6

Модуль RDC2-0051v2 предназначен для простого подключения внешних органов управления к проектам цифровой обработки звука созданных в Sigma Studio - среде разработки от компании Analog Devices. Код для любых функций модуля управления разрабатывается с помощью графического инструмента программирования ChipStudio. Интегрированная среда разработки ChipStudio позволяет инженерам без опыта или с небольшим опытом написания программ для DSP процессоров добавлять любые функции внешней регулировки в свои проекты цифровой обработки сигналов. Это могут быть потенциометры, кнопки, переключатели и светодиоды. Этот инструмент поможет пользователям сократить время проектирования без ухудшения качества или характеристик.

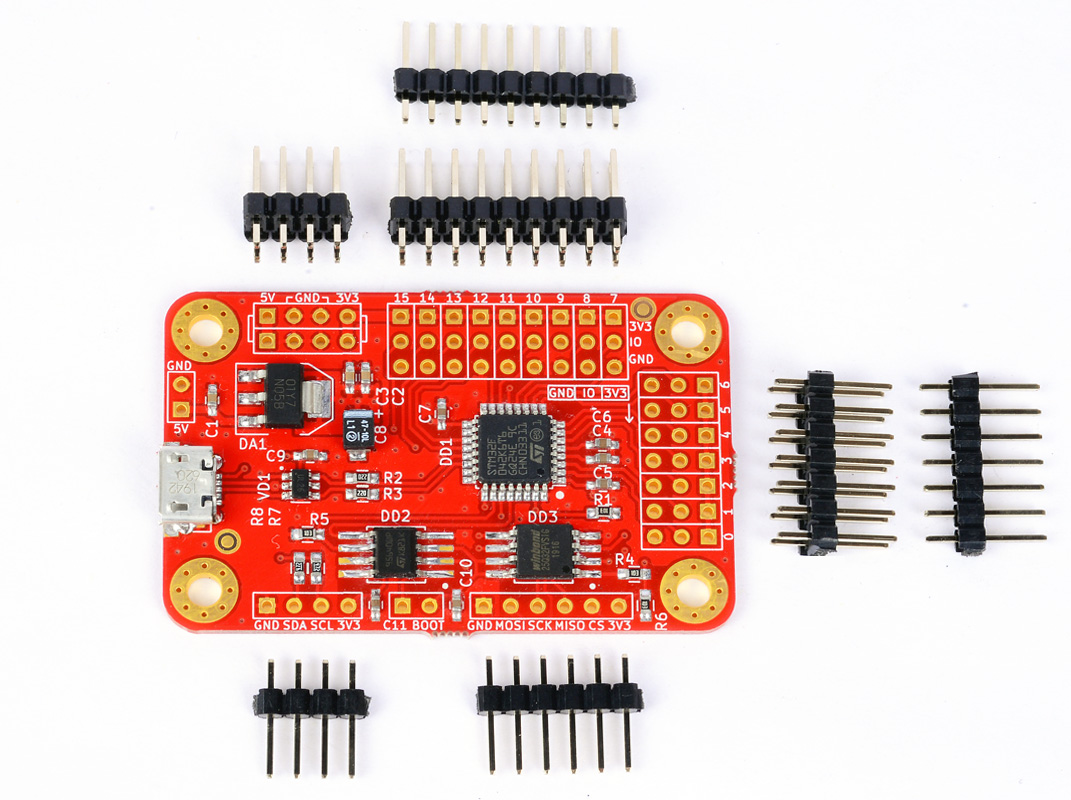

Комплект поставки

Технические характеристики

Шины для управления DSP:
I2C x 3, SPI x 2
Линий ввода/вывода - 16
Функции линий ввода / вывода:
Кнопки/переключатели - 16
Переменные резисторы - 10
Питание - 5В внешнее или USB
Размер платы: 54 мм х 34 мм

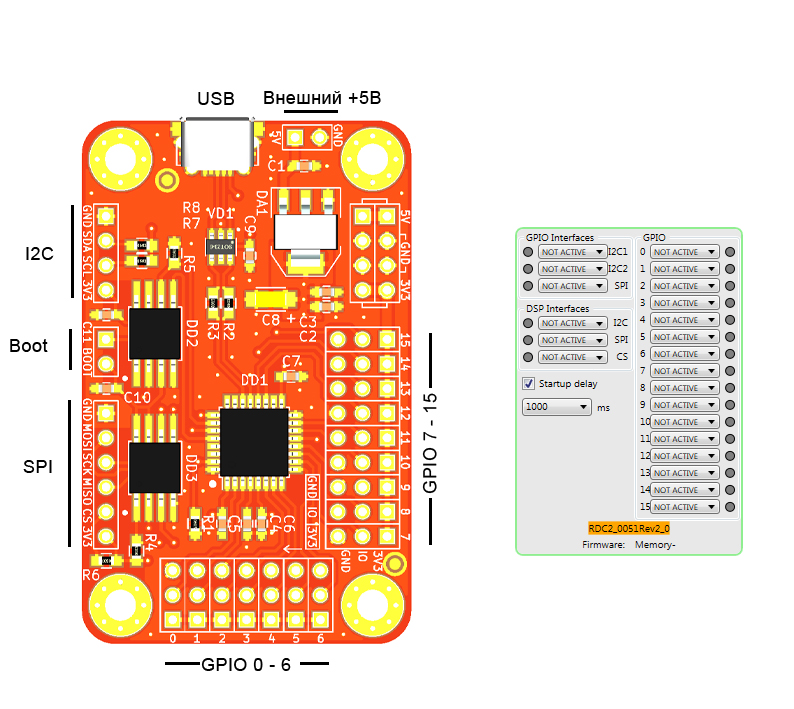

Назначение разъемов

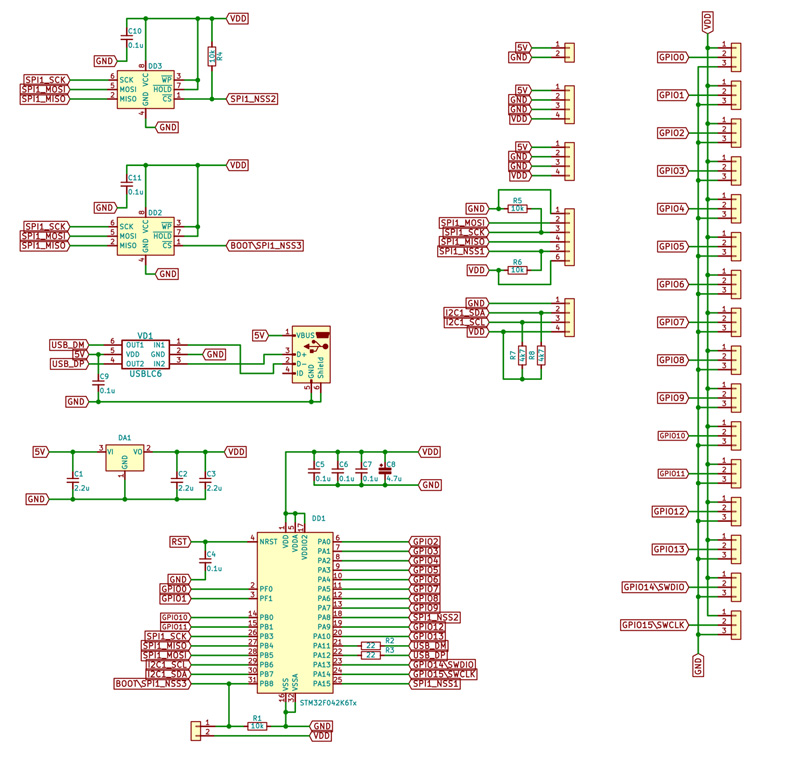

Схема
