RDCSS, Интерфейс программирования в реальном времени SigmaLink-USBi
Изображения служат только для ознакомления,
см. техническую документацию
см. техническую документацию
Номенклатурный номер
9001563140
Артикул
RDCSS
PartNumber
MDL-RDCSS
Бренд
Вес, г
32
ChipStudio - Руководство пользователя
pdf, 1908 КБ
Все документы
5 шт. со склада г.Москва
1 530 руб.
от 3 шт. —
1 460 руб.
от 30 шт. —
по запросу
1 шт.
на сумму 1 530 руб.
Плати частями
от 384 руб. × 4 платежа
от 384 руб. × 4 платежа
RDCSS обновленная стандартизированная версия модуля SigmaLink Представляет собой интерфейс между USB портом вашего ПК и I2C или SPI портом ввода данных SigmaDSP. Этот интерфейс может использоваться с любым аудио процессором, который поддерживается ПО SigmaStudio.
Плата RDCSS способна поддерживать как SPI, так и I²C связь (выбирается пользователем в SigmaStudio). Также с модуля можно снимать напряжение 3,3В током до 300 мА. Сам RDCSS питается от USB порта ПК.
Модуль построен на микросхеме CY7C68013A это 8-битный микроконтроллер с ядром 8051 и без встроенной энергонезависимой памяти, поэтому программа загружается с внешней EEPROM
Плата RDCSS способна поддерживать как SPI, так и I²C связь (выбирается пользователем в SigmaStudio). Также с модуля можно снимать напряжение 3,3В током до 300 мА. Сам RDCSS питается от USB порта ПК.
Модуль построен на микросхеме CY7C68013A это 8-битный микроконтроллер с ядром 8051 и без встроенной энергонезависимой памяти, поэтому программа загружается с внешней EEPROM

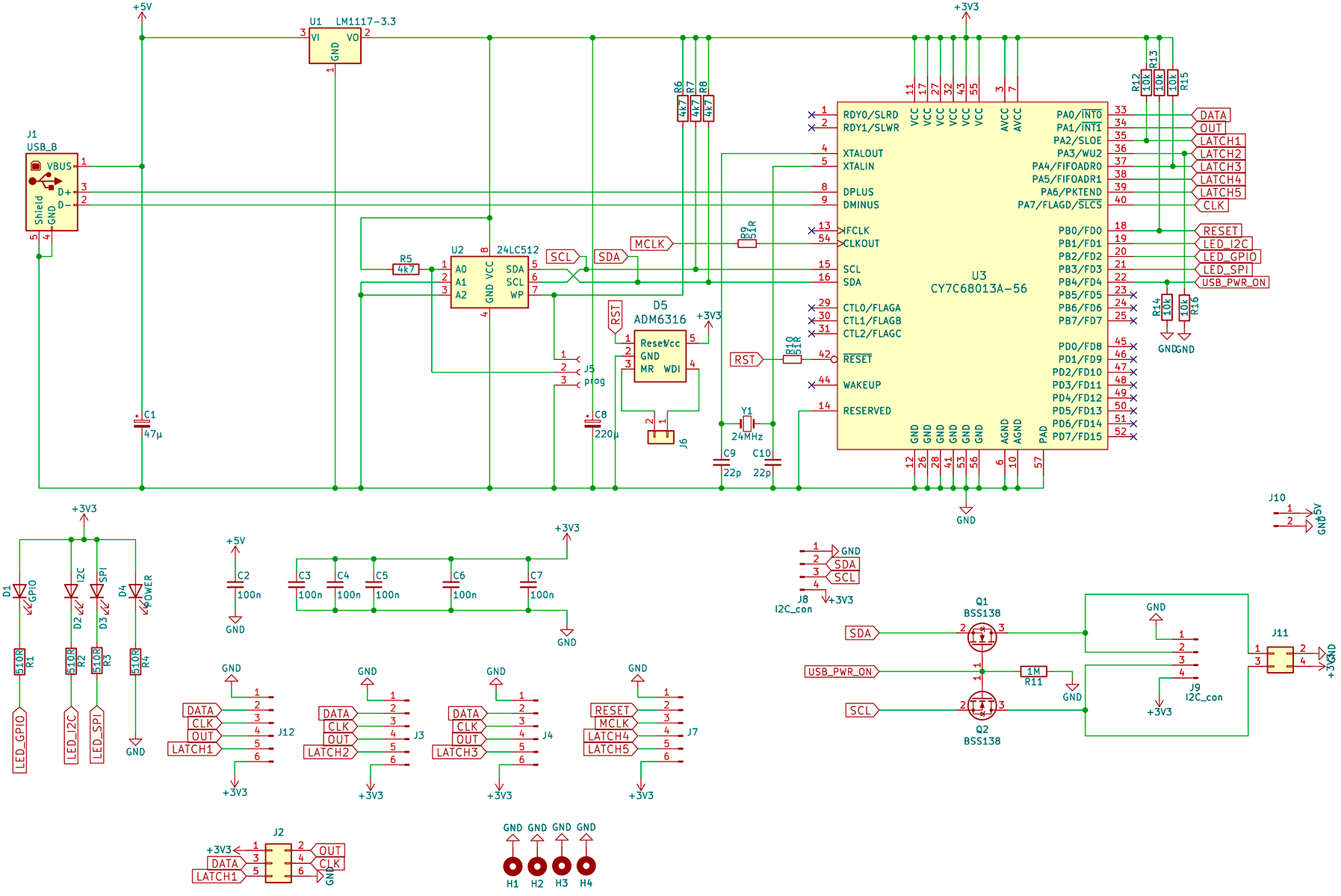

Схема

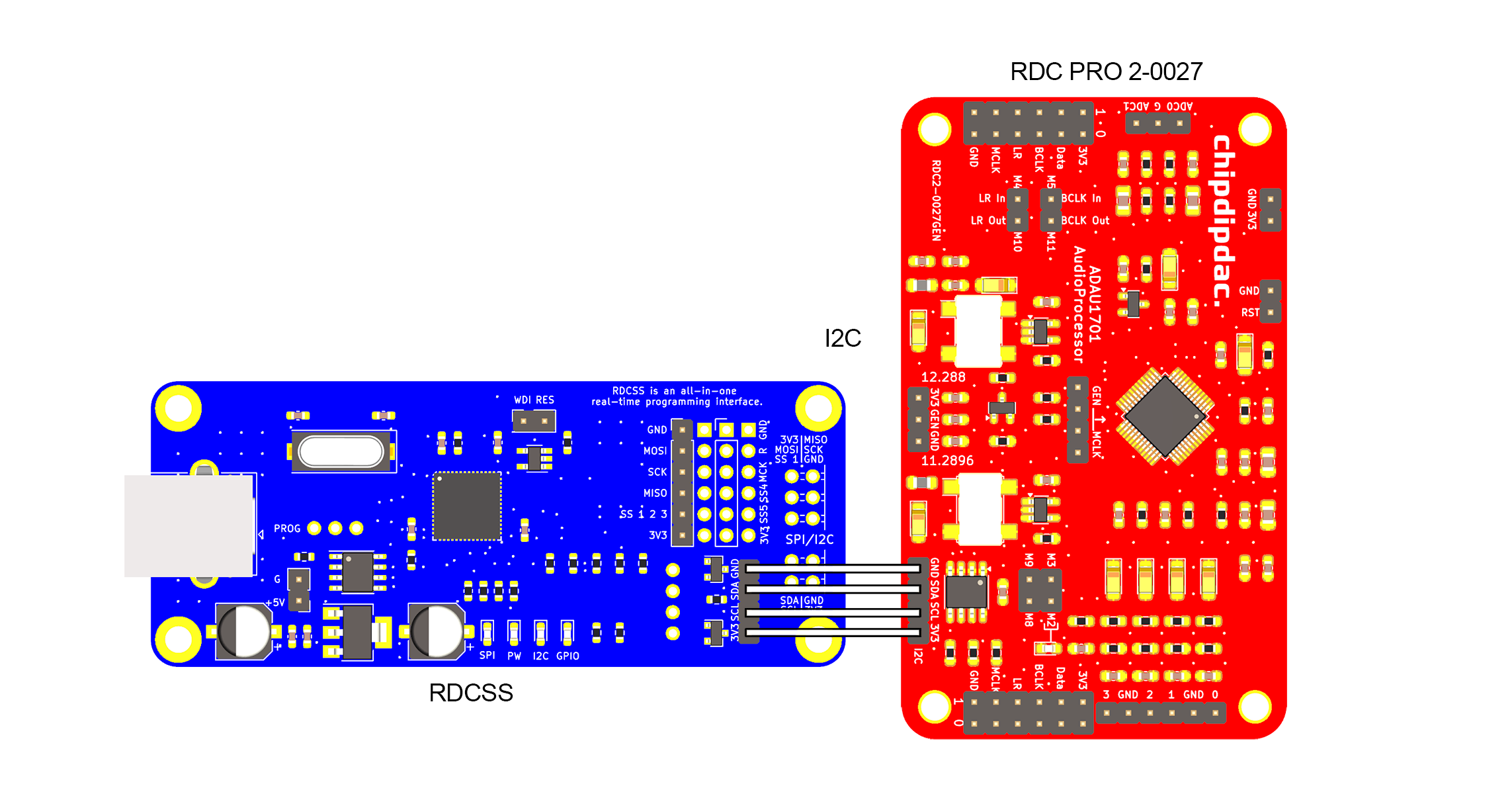

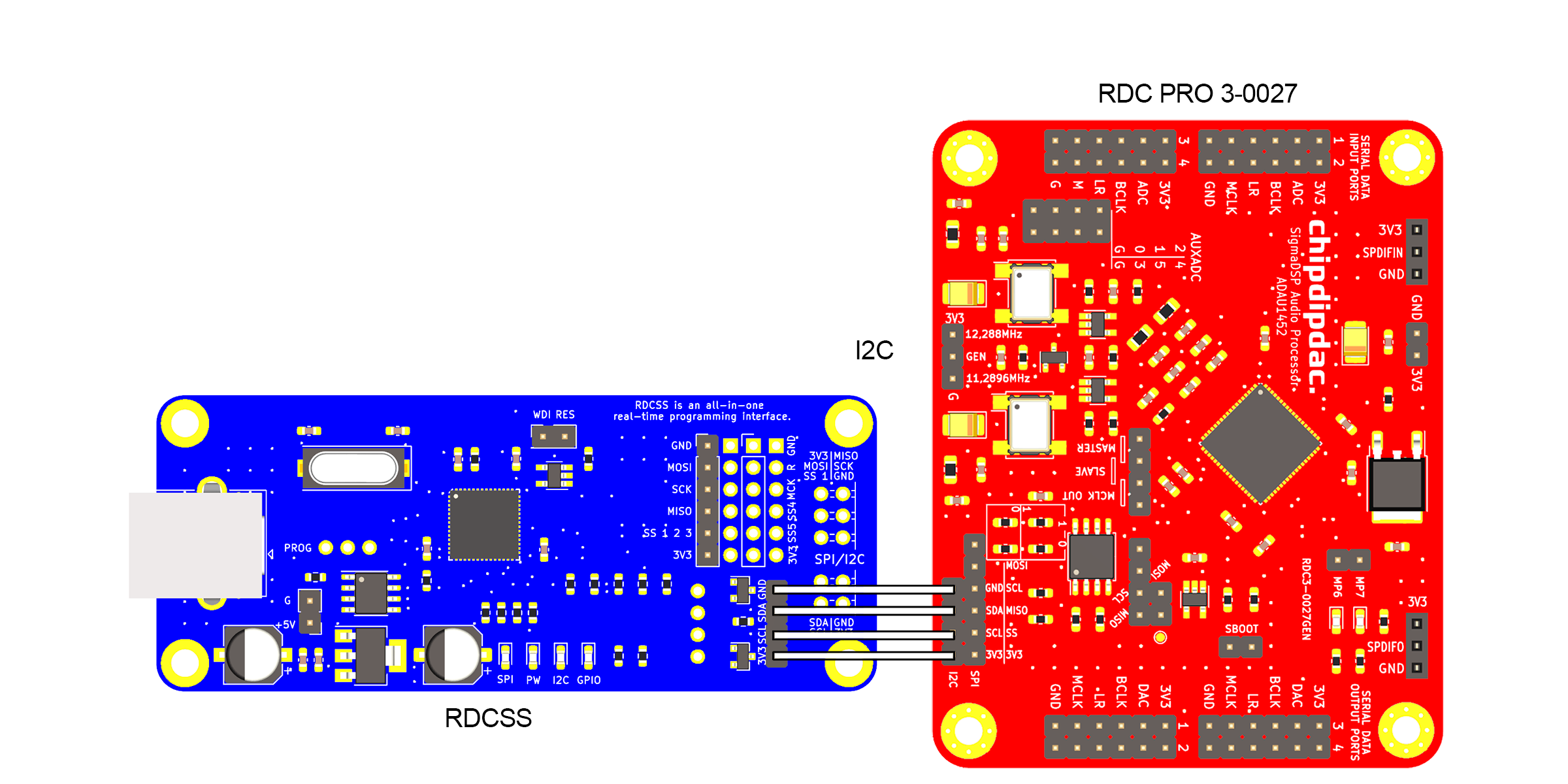

Программирование через I2C
Программирование через SPI
Технические параметры
| Вес, г | 32 |
Техническая документация
ChipStudio - Руководство пользователя
pdf, 1908 КБ
ChipStudio v1.2.9 (21/03/2025)
zip, 1156 КБ
KiCad проект
zip, 394 КБ
Видео
