Reflex 3.0, USB Hi-Res transport PCM up to 32bit/384kHz, DSD512, SPDIF Out 384kHz, Surround 4xI2S, TDM USB тран

USB транспорт второго поколения Reflex 3.0 предназначен для обеспечения процесса передачи звукового сигнала в цифровой форме от компьютера на цифро-аналоговый преобразователь (ЦАП) и от аналого-цифрового преобразователя (АЦП) в компьютер.
Reflex 3.0 позволяет воспроизводить аудио с максимальной частотой дискретизации в режиме стерео 384 кГц и максимальным разрешением 32 бита в формате PCM и S/PDIF.
В однобитном формате DSD native Reflex 3.0 воспроизводит аудио с кратностью DSD64, DSD128, DSD256, DSD512 при использовании технологии DoP (DSD over PCM) до DSD256.
Модуль поддерживает Surround звук в конфигурациях: 4.0, 3.1, 5.1 и 7.1 в формате PCM. А также многоканальный формат звучания 12 или 16 каналов в TDM.
Устройство определяется как стандартная звуковая карта USB audio class 2.0, работает с компьютерами, планшетами, смартфонами под управлением ОС Windows 10, 11, macOS, Linux, Android и смарт телевизорами с ОС Tizen (с 2023 года). Для Win7,Win8 можно использовать драйверы ASIO.

Зачем он?

Reflex 3.0 по своим характеристикам и звучанию практически не отличается от Reflex 2.0.

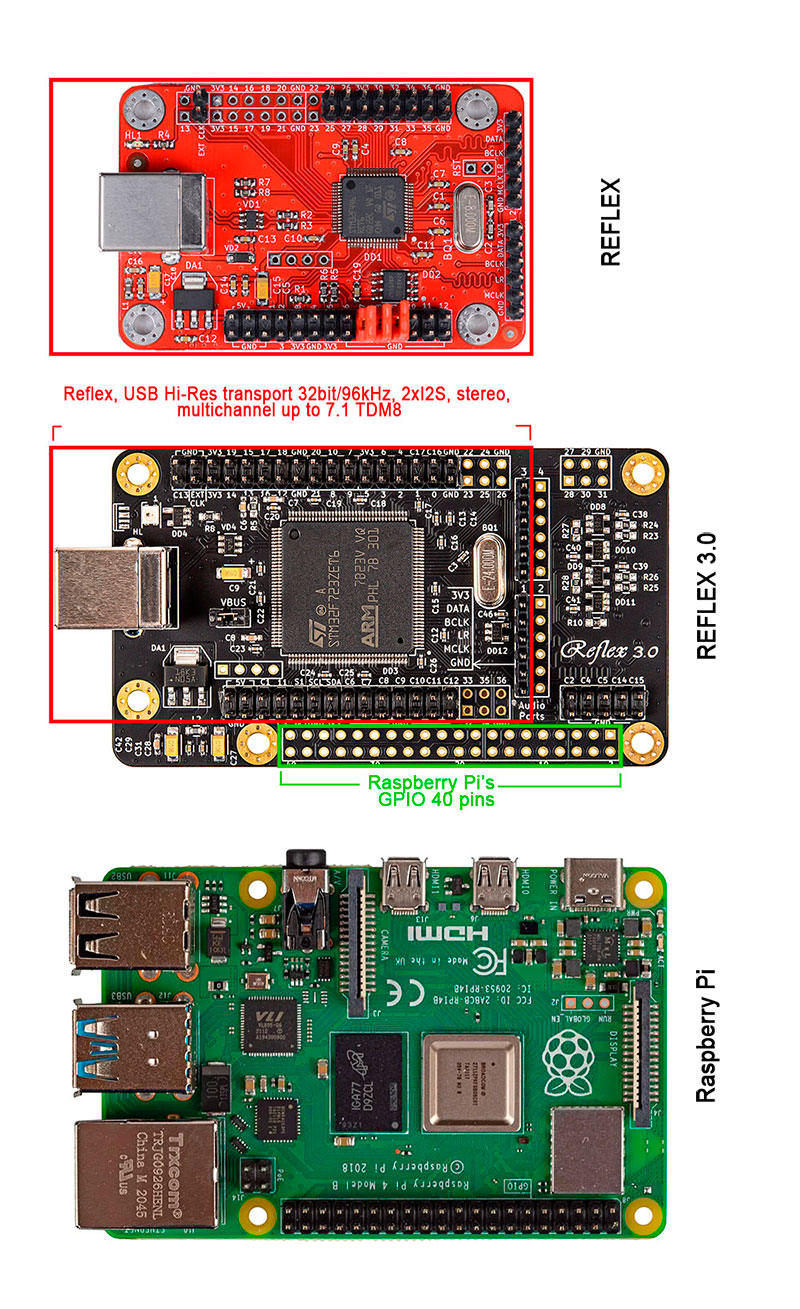

Зачем он? Смотрите рисунок.
Во первых, мы сделали так что Reflex 3 полностью совместим с нашим первым Reflex т.е. его можно легко поставить в те устройства которые вы создали на первом Рефлексе. Можно поставить в наши ЦАПы CDD-010 и CDD-011. Конечно же уровень этих устройств вырастет на порядок, по всем параметрам.

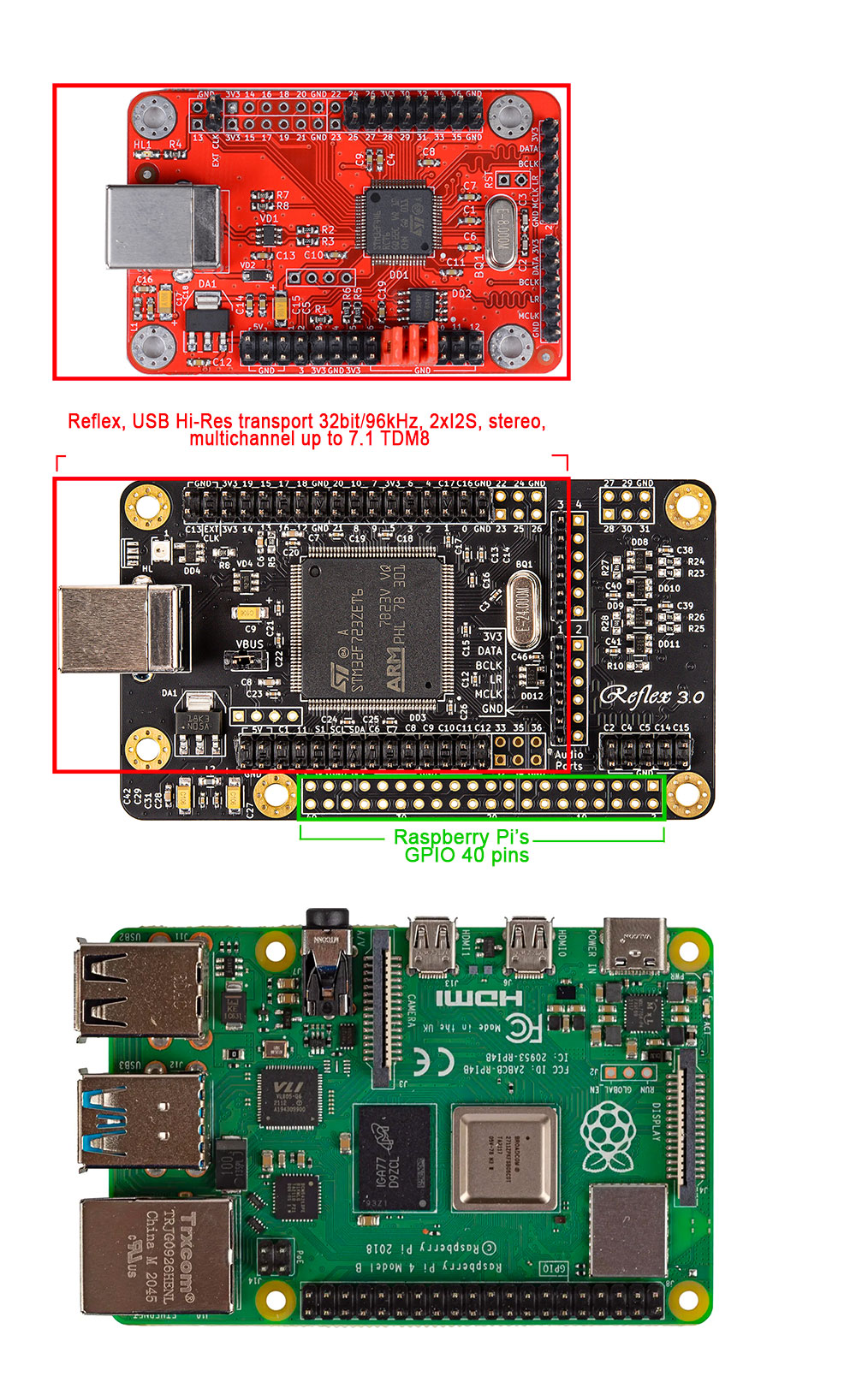

Во вторых обратите внимание на нижнюю часть. Там расположен 40-пиновый разъем от Raspberry Pi. Он полностью совместим с нашим аудио драйвером для Raspberry PI OS - ChipDipDAC. Смело меняйте Raspberry Pi в ваших DSP Machine. Это конечно будет уже не стример но ЦАП получится фантастический.

Возможные конфигурации выходных аудиоканалов

Конфигурация аудиоканалов	PCM, кГц								DSD256 DoP	DSD512 native
	44,1	48,0	88,2	96,0	176,4	192,0	352,8	384,0	до 11 289,6	до 22 579,2
2.0	+	+	+	+	+	+	+	+	+	+
3.1	+	+	+	+	+	+	+	+
4.0	+	+	+	+	+	+	+	+
5.1	+	+	+	+	+	+
7.1	+	+	+	+	+	+
12 каналов	+	+	+	+
16 каналов	+	+	+	+

Выбор конфигурации выходных аудиоканалов

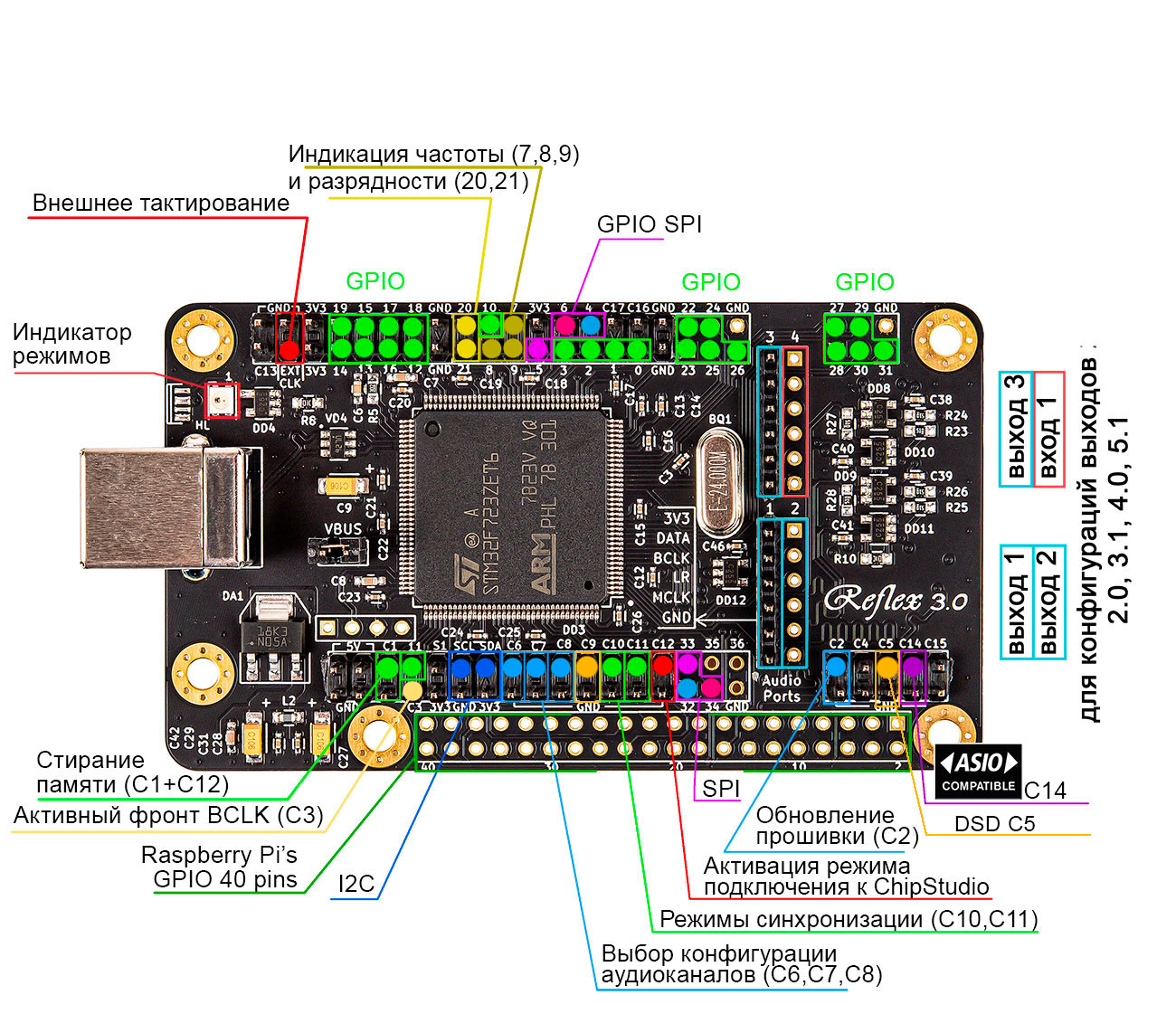

Конфигурация аудиоканалов выбирается установкой джамперов на контакты C6, C7, C8.

Конфигурация выходных аудиоканалов	Установка джамперов
2.0
3.1
4.0
5.1
7.1
12 каналов
16 каналов
S/PDIF

Форматы данных

Вывод данных возможен в форматах I2S, DSD, TDM4 и TDM8.

Конфигурация аудиоканалов	I2S, активные порты		DSD активные порты		TDM4, активные порты		TDM8, активные порты
	выходы	входы	выходы	входы	выходы	входы	выходы	входы
2.0	1	4	1,2	-	-	-	-	-
3.1	1, 2	4	-	-	1	-	-	-
4.0	1, 2	4	-	-	1	-	-	-
5.1	1, 2, 3	4	-	-	-	-	-	-
7.1	1, 2, 3, 4	-	-	-	1, 2	-	1	-
12 каналов	-	-	-	-	1, 2, 3	-	-	-
16 каналов	-	-	-	-	1, 2, 3, 4	-	1, 2	-

Формат данных выбирается установкой джамперов на контакты 5 и 9.

Формат данных	Установка джамперов
I2S
DSD
TDM4
TDM8

Для формата TDM по умолчанию сигнал LR - импульс длительностью один такт BCLK. Возможно, чтобы LR представлял собой прямоугольный сигнал с длительностью импульса 50 %, как для I2S. Для этого нужно установить джампер на контакт 4.

Режимы синхронизации

Возможны следующие режимы синхронизации:
- ведущий (Master) с внутренней синхронизацией
- ведущий (Master) с внешней синхронизацией
- ведомый (Slave)
В режиме «ведущий с внутренней синхронизацией» в качестве источника для генерации сигналов I2S используется кварцевый резонатор, установленный на плате. В режиме «ведущий с внешней синхронизацией» тактирующий сигнал от внешних генераторов MCLK = 49,152 / 45,1584 кГц подается на контакт «EXT CLK» модуля. В режиме «ведомый» все тактирующие сигналы генерирует внешнее ведущее устройство подключенное к Audio Port 1

Режим синхронизации выхода	Установка джамперов C10, C11	Назначение выводов
ведущий (Master) с внутренней синхронизацией		DATA - выход BCLK - выход LR - выход MCLK - выход EXT CLK - не используется
ведущий (Master) с внешней синхронизацией		DATA - выход BCLK - выход LR - выход MCLK - выход, EXT CLK - вход
ведомый (Slave)		DATA - выход BCLK - вход (Audio Port 1) LR - вход (Audio Port 1) MCLK - не используется EXT CLK - не используется

Индикация режимов

Режим	Индикация
Аудиокарта	зеленый
ChipStudio	синий
Стирание памяти	оранжевый
Обновление прошивки	фиолетовый
Нет приложения	красный

Изменение состояний выходов при изменении частоты и разрядности

При изменении частоты и разрядности в настройках ОС модуль изменяет состояния выходов: 20 и 21 - для разрядности; 7, 8, 9 - для частоты. Это можно использовать при внешней синхронизации для выбора источника тактирования или для индикации.
Состояние линий GPIO в зависимости от частоты

Частота, кГц	Состояния выходов
	FS0 (7)	FS1 (8)	FS2 (9)
44,1	0	0	0
48,0	1	0	0
88,2	0	1	1
96,0	0	1	0
176,4	1	1	1
192,0	1	1	0
352,8	0	0	1
384,0	1	0	1

Состояние линий GPIO в зависимости от разрядности

Разрядность, бит	Состояния выходов
	RES1 (20)	RES0 (21)
16	0	0
24	0	1
32	1	0

Назначение разъемов

DSD

Подключение:
Port1 BCLK = DSD BCLK
Port1 DATA = DSD Left
Port2 DATA = DSD Right
Для выбора формата DSD на модуле необходимо установить джампер 5, выбрав конфигурацию 2.0. При этом модуль может работать только в режиме "мастер". При выборе формата DSD будут воспроизводиться только потоки DoP и DSD Native, никакие системные звуки и PCM-аудио воспроизводиться не будут.
В Volumio, возможно и в других Linux-сборках, для прослушивания DSD Native (DSD Direct) необходимо сменить VID/PID модуля, чтобы VID был от XMOS (0x20B1) или Thesycon (0x152A), т.к. Volumio определяет, поддерживает ли аудиокарта DSD Native, по списку. Наверняка, можно поставить и другие VID/PID.

S/PDIF

Подключение:
Port1 DATA = SPDIF DATA
Для выбора формата SPDIF на модуле необходимо установить джамперы 6,7,8 выбрав формат данных I2S и режим синхронизации Мастер.

USB - HID

GPIO33 - "громоксть +"
GPIO32 - "громкость -"
GPIO35 - "следующий трэк"
GPIO34 - "предыдущий трэк"
GPIO36 - "воспроизведение/пауза"

ChipStudio

Настройки в ChipStudio
Для настройки модуля в ChipStudio необходимо установить драйвер «ChipDip USB device». После установки драйвера на модуле нужно установить джампер на контакт 12. Рекомендуется изменить идентификаторы USB_VID и USB_PID устройства, иначе после установки драйвера «ChipDip USB device» модуль перестанет определяться как звуковая карта и для восстановления функции звуковой карты драйвер «ChipDip USB device» нужно будет удалить для всех конфигураций Reflex.
Настройки можно стереть. Процедура стирания настроек:
- отключите модуль от ПК
- установите на модуле джампер на контакт 12 и джампер на контакт 1
- подключите модуль к ПК
- когда стирание настроек завершится, светодиод на модуле засветится оранжевым цветом.
Как подключить DSP с помощью интерфейсов I2C или SPI
Любые наши модули с цифровыми аудио процессорами можно подключить к Reflex 3.0 с помощью интерфейсов I2C или SPI. (в зависимости от DSP)
Reflex 3.0 будет управлять ими и настраивать их так как вы захотели в вашем проекте SigmaStudio или PurePathStudio.
DSP можно подключить тремя способами:

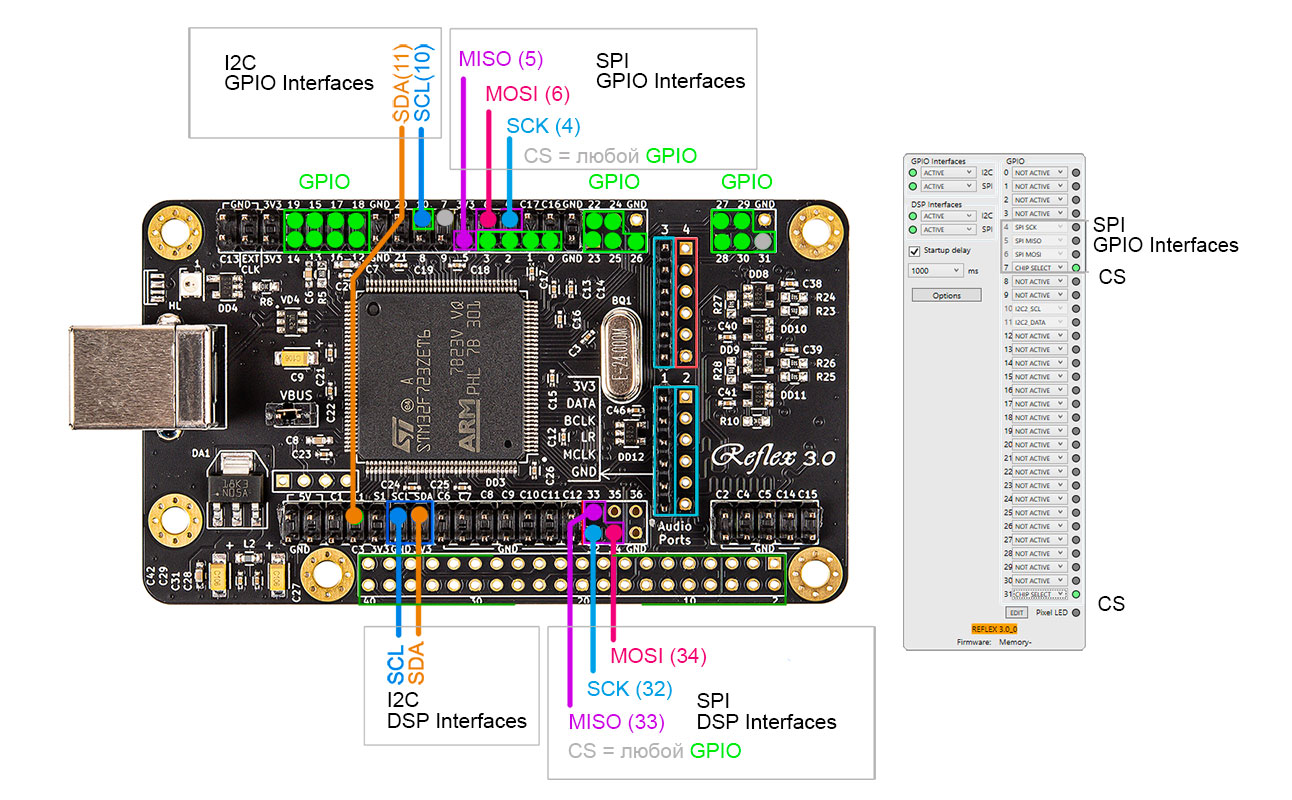

1. DSP Interfaces. Подключение через специализированные разъемы на Reflex 3.0 (см.рис.) В ChipStudio активируйте необходимые интерфейсы контроллера Reflex 3.0: I2C, SPI или сразу два.
2. GPIO Interfaces. Подключение через разъемы GPIO Reflex 3.0, которые назначаются в ChipStudio как интерфейсные I2C или SPI. В ChipStudio активируйте необходимые интерфейсы контроллера Reflex 3.0: I2C, SPI или сразу два. В этом случае часть разъемов GPIO не смогут обрабатывать сигналы с внешних элементов управления. (см.рис.).
3. Комбинированный способ DSP Interfaces + GPIO Interfaces. В этом случае на графическом контроллере Reflex 3.0 в ChipStudio активируйте все интерфейсы или любую комбинацию.

Внимание! Для интерфейсов SPI в качестве сигналов CHIP SELECT выбираются любые GPIO. На рисунке, GPIO7 выбран в качестве CHIP SELECT для GPIO Interfaces SPI, а GPIO31 для DSP Interfaces. Вы можете назначить любой другой наиболее удобный для вас вывод GPIO.

Как подключить RGB светодиоды типа WS2812 (Neopixel)
Для различной индикации в вашем проекте к Reflex 3.0 можно использовать адресные RGB светодиоды типа Neopixel. Для этого используется вывод GPIO18. К нему можно подключить от одного до 255 светодиодов в линейке. Настраивать цвет или яркость каждого из них в зависимости от функций, которые они показывают можно в ChipStudio. Когда в настройках контроллера Reflex 3.0 активируется функция Pixel LED вывод GPIO18 становится недоступным к подключению регулировок, это значит, что к нему вы подключили линейку или один адресный светодиод. Можно подключать светодиоды RGB или RDBW (с белым кристаллом).
Питание для светодиодов можно взять с разъема +5V если их не очень много (до 8 штук в линейке), или используйте отдельный, более мощный блок питания.
