VU-meter Stereo 2 x 32, 64 RGB LED шкала для VU-meter

Изображения служат только для ознакомления,
см. техническую документацию

Номенклатурный номер

9000599778

Артикул

VU-meter Stereo 2 x 32

PartNumber

MDL-VU-meter-Stereo-2Х32

Бренд

ChipStudio

Вес, г

SK6805 2427

pdf, 522 КБ

Все документы

15 шт. со склада г.Москва

1 380 руб.

от 2 шт. — 1 100 руб.

1 шт. на сумму 1 380 руб.

Плати частями
от 345 руб. × 4 платежа

Описание Отзывы

Это очень эффектный дисплей-шкала для индикатора уровня стерео аудиосигнала. Он подключается (пристёгивается) к контроллеру индикатора уровня звука или RDC-NeoModule

Технические характеристики:
напряжение питания +5В
светодиоды на плате - SK6805 (neopixel) 64 штуки
конфигурация Stereo - две шкалы по 32 светодиода
размер печатной платы 98,3 х 25,7 мм

На контроллере RDC-NeoModule выводы С1 и С2 соединяются перемычками. Аудио сигнал подавайте на: контакт 0 - левый канал и контакт 1 - правый канал через небольшую схему делителей напряжения. В делителе резисторы R1 и R2 подбираются так, чтобы на входах контроллера (контакт_0, контакт_1) пиковое напряжение не превышало 3В. Электролитические конденсаторы должны быть на напряжение 50В если вы подключите контроллер к выходу усилителя мощности параллельно громкоговорителям.

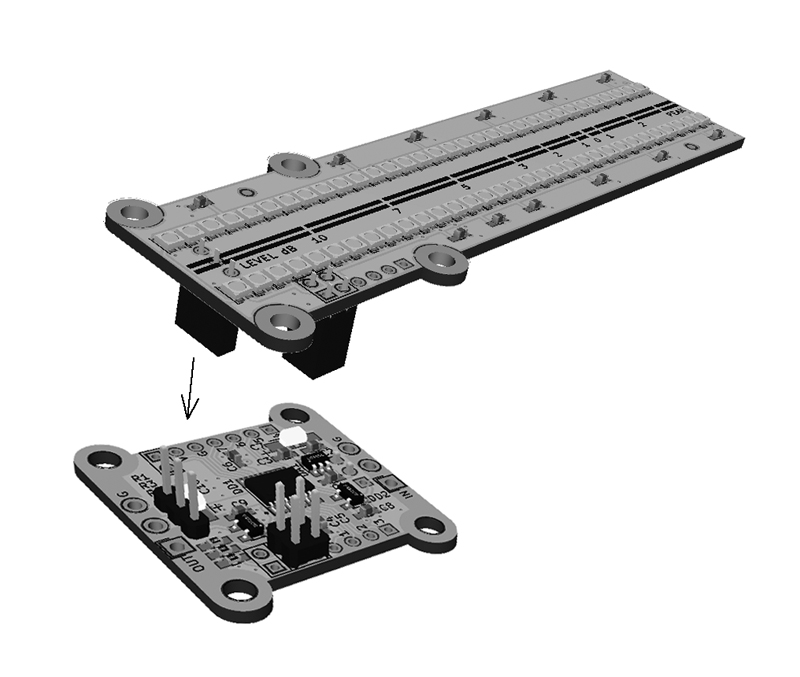

Установка на RDC-Neomodule

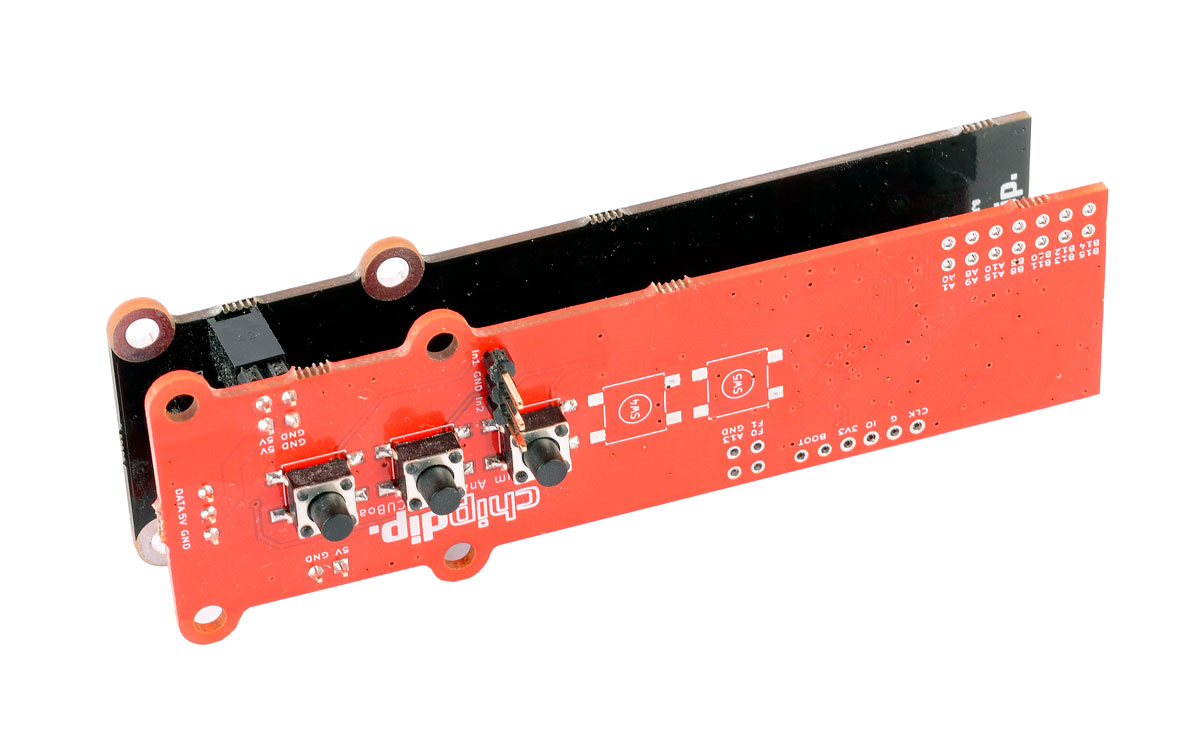

Установка на RDC2-0060 V

Назначение выводов разъема

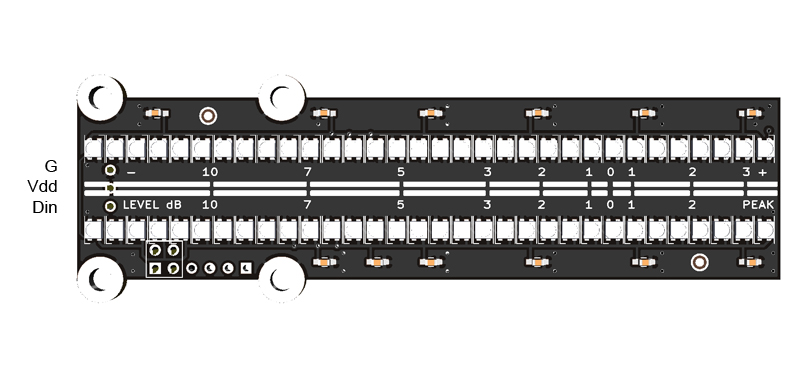

распиновка

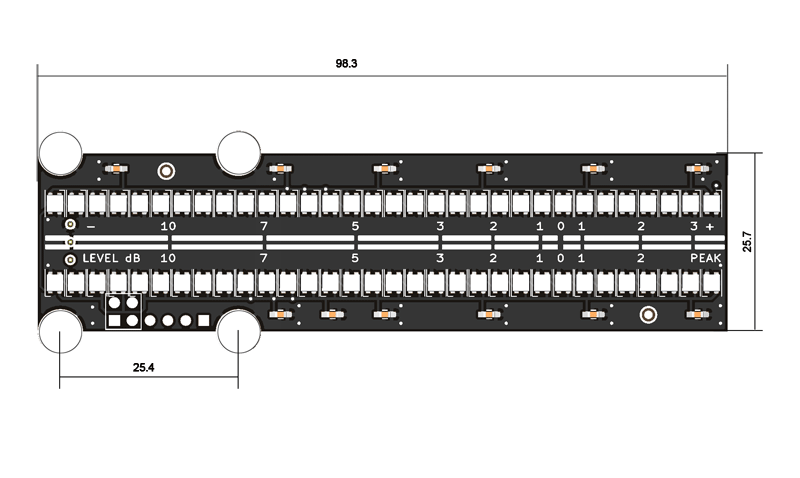

Размеры

Техническая поддержка осуществляется на нашем форуме.
